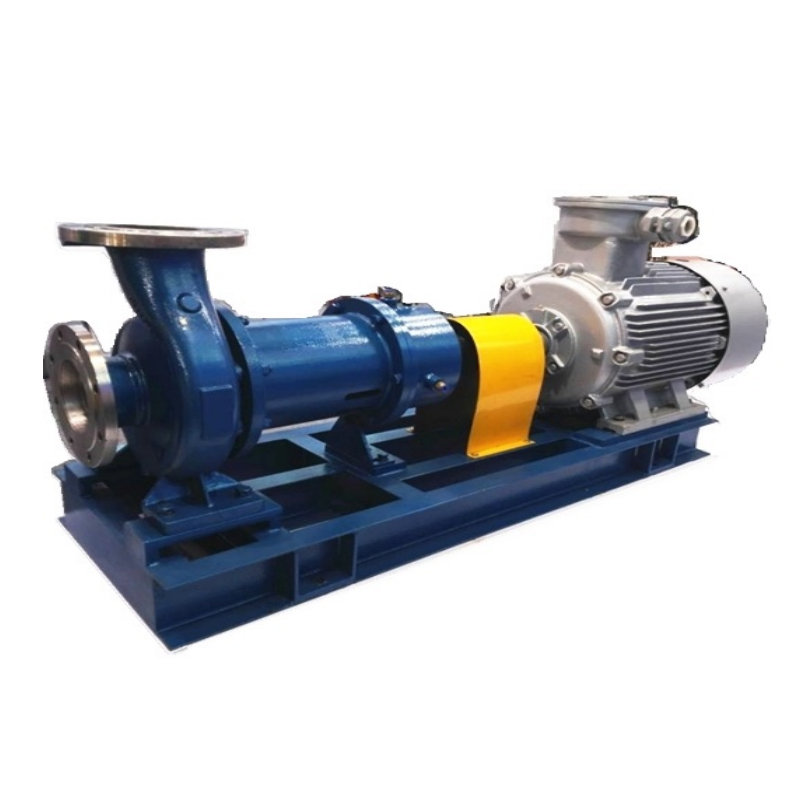

NMQL-Rozsdamentes acél mágneses szivattyú

Otthon / Termékek / Mágneses meghajtó szivattyúk / NMQL-Rozsdamentes acél mágneses szivattyú
NMQL-Rozsdamentes acél mágneses szivattyú
  • NMQL-Rozsdamentes acél mágneses szivattyú

NMQL-Rozsdamentes acél mágneses szivattyú

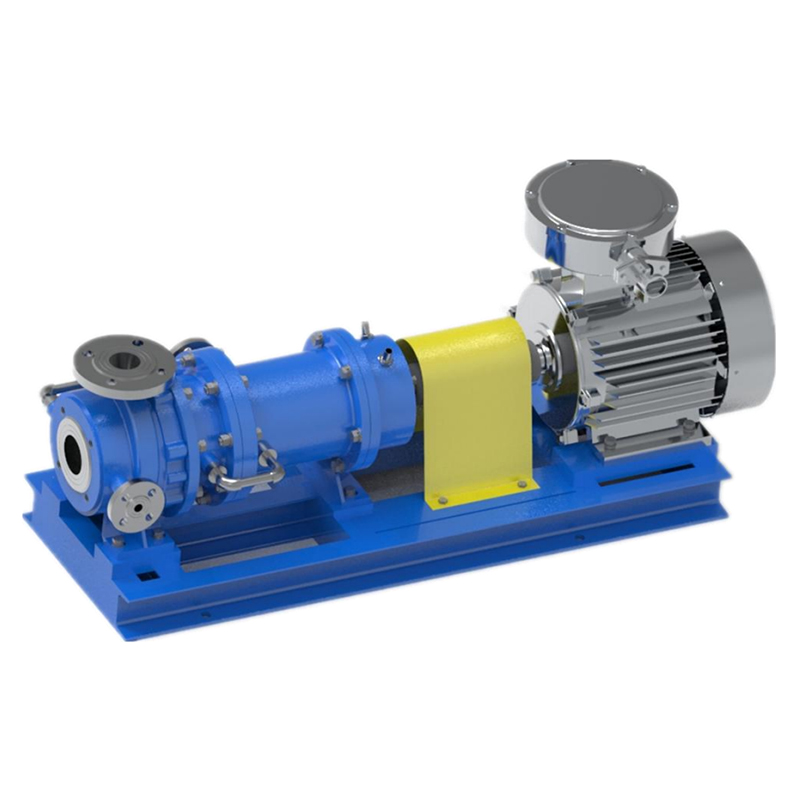

Az NMLEW típusú osztott, kettős szigetelésű mágneses meghajtású centrifugálszivattyú (más néven NMLEW mágneses szivattyú) és az NMLSW típusú osztott, háromszoros szigetelésű mágneses meghajtású centrifugálszivattyú (más néven NMLSW mágneses szivattyú) újonnan tervezett, teljesen tömített és korrózióálló mágneses szivattyútechnológiák, amelyeket a piaci igényekre reagálva fejlesztettek ki. Ezek a szivattyúk elsősorban egy elektromos motorból, mágneses tengelykapcsolóból és egy szigetelt korrózióálló centrifugálszivattyúból állnak. Az áramot a mágneses csatolón keresztül továbbítják, kiküszöbölve a szivárgást. Ezeknek a szivattyúknak a meghatározó jellemzője a fizikai érintkezés hiánya, amikor az elektromos motor forgatja a mágneses meghajtó külső mágnesét. A mágneses vonalak áthaladnak a résen és a szigetelő hüvelyen, hatással vannak a belső mágnesre, ami a szivattyú tengelyét a motorral együtt forog, és hatékonyan továbbítja a nyomatékot közvetlen érintkezés nélkül. Mivel a folyadék a szivattyú tengely bemeneténél az álló szigetelőhüvelybe van zárva, nincsenek dinamikus tömítések, így megelőzhető a kőolaj- és vegyipar gyakori szivárgási problémái, biztosítva a teljesen szivárgásmentes működést.

Ezeket a modelleket az ISO2858 és a HG/T2730 szabványoknak megfelelően tervezték, és az interfész méretei kompatibilisek más vegyszerszivattyú-modellek, például az IH és a CZ helyettesítésével. A szivattyúk kiváló cserélhetőséget, nagy hatékonyságot és alacsony vibrációt kínálnak.

Az NMLEW sorozatú kettős szigetelésű, nagymágneses rozsdamentes acél mágneses szivattyú magas hőmérsékletű kobaltanyagot használ mind a belső, mind a külső mágnesekhez, magas mágneses hatékonyságot és alacsony hőmérsékleti érzékenységet kínálva. A szivattyúház és a fedél további szigetelőréteggel van ellátva, amelyet kifejezetten a kristályosodásra hajlamos és szigetelést igénylő közegek kezelésére terveztek. A 200°C-ot meghaladó magas hőmérsékletű közegek tömítésére egy fém tekercselt tömítést (NMLEWD jelöléssel) használnak.

Az NMLSW sorozatú háromszoros szigetelésű, rozsdamentes acél mágneses szivattyú az NMLEW sorozatra épül, hozzáadott szigetelőrétegekkel a burkolaton, a burkolaton és a szigetelő hüvelyen, így alkalmassá teszi a kristályosodásra hajlamos közegekhez. A 200°C feletti magas hőmérsékletű alkalmazásoknál a fém tekercses tömítést (NMLSWD jelöléssel) használják a tömítésre.

A moduláris felépítés leegyszerűsíti a szétszerelést és a karbantartást, jelentősen csökkentve a karbantartó személyzet szakértelmét. Ezenkívül a szivattyú a felhasználói igények alapján szárazonfutás elleni védelemmel és hőmérséklet-figyelő eszközökkel is felszerelhető, hatékonyan megelőzve a szárazonfutás okozta károkat.

Ez a szivattyú teljesen szivárgásmentes működést garantál, megbízható megoldást nyújtva a tömített szivattyúknál gyakori szivárgási problémákra, és optimális helyettesítője az árnyékolt szivattyúknak.

Alkalmazások: Felhasználási területek: Környezetvédelem, kőolaj, vegyipar, élelmiszeripar, biogyógyszeripar, energiatermelés, kohászat, repülőgépipar és egyebek, beleértve a finomítókat, etiléngyárakat, földgázfeldolgozó üzemeket, vegyi gyárakat, gyógyszeripari létesítményeket, nukleáris üzemanyag-gyárakat és atomerőműveket.

Eljárások: Alkalmas tiszta, gyúlékony, robbanásveszélyes, illékony, mérgező, értékes folyadékokhoz és egyéb olyan közegekhez, amelyek szivárgásmegelőzést igényelnek, és nem tolerálják a tömítések szennyeződését.

Anyagok: A szivattyú áramlási összetevői számos korrózióálló anyagból gyárthatók, mint például 304, 304L, 302, 321, 316, 316L, 904, titánötvözetek, nikkel alapú ötvözetek stb., az adott működési feltételektől és a felhasználói követelményektől függően. Az üzemi feltételek alapján egyedi igények kielégítésére egyedi tervek készíthetők.

Kérjen árajánlatot
PREV：NMQ-W Rozsdamentes acél hővédő mágneses szivattyú

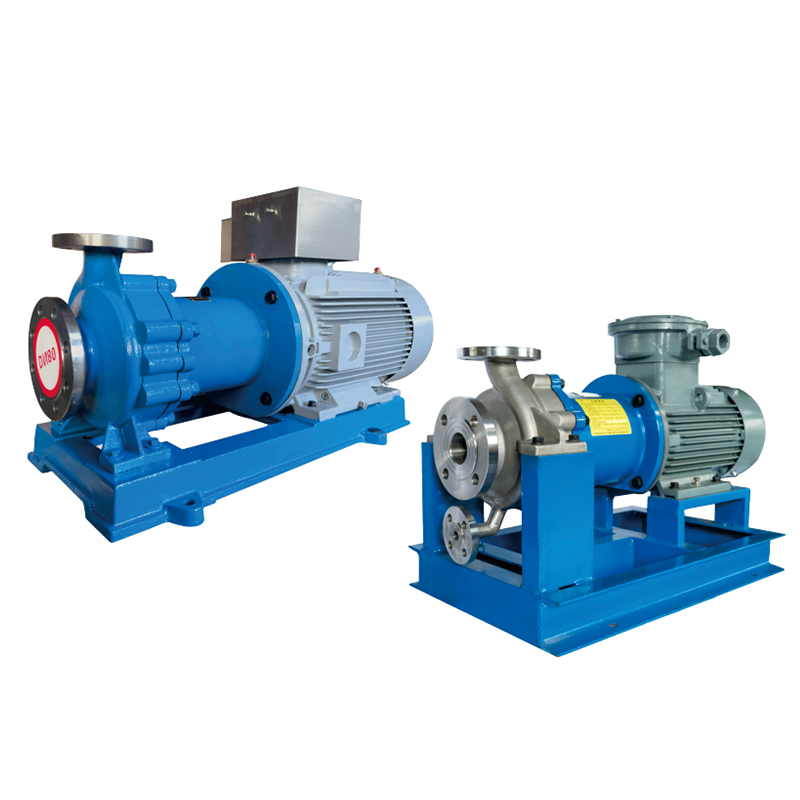

KÖVETKEZŐ：NMQ-Közvetlen csatolású Rozsdamentes acél mágneses szivattyú
  • Leírás
  • Lépjen kapcsolatba velünk
Modell sz Áramlási kapacitás (m³/h) Szivattyúfej (m) NPSH r (m) Hatékonyság (%) Tengelyteljesítmény (kW) Motor teljesítmény (kW) Forgási sebesség (r/perc) Átmérő (mm) Súly (kg)
Bemenet Kimenet Szivattyúfej Komplett gép
NMQL32-20-125 2 22 2.5 23 0.53 1.5 2900 32 20 35 56
3.2 20 0.77
5.5 18.5 1.23
1 5.4 1.5 23 0.07 0.55 1450 50
1.6 5 0.1
2.5 4.6 0.14
NMQL32-20-160 2 34 2.5 24 0.79 2.2 2900 32 20 45 70
3.2 32 1.19
5.5 28 1.78
1 8.5 1.5 22 0.1 0.55 1450 60
1.6 5 0.09
2.5 7.5 0.24
NMQL40-25-125 4 22 2.5 30 1.11 2.2 2900 40 25 40 65
6.3 20 1.59
8 18.5 1.37
2 5.5 1.5 28 0.11 0.55 1450 55
3 5 0.15
4 4.5 0.18
NMQL40-25-160 4 34 2.5 30 1.26 3 2900 40 25 62 95
6.3 32 1.87
8 28 2.07
2 9 1.5 25 0.2 0.55 1450 77
3 8 0.27
4 7 0.31
NMQL40-25-200 4 52 2.5 23 2.51 5.5 2900 40 25 75 138
6.3 50 3.8
8 48 4.64
2 13 1.5 28 0.26 1.1 1450 98
3 12.5 0.37
4 12 0.48
NMQL50-32-125 8 22 2 51 0.96 3 2900 50 32 60 93
12.5 20 1.36
15 18 1.47
4 5.5 2 42 0.15 0.55 1450 75
6.3 5 0.21
7.5 4.5 0.22
NMQL50-32-160 8 34 2 47 1.61 4 2900 50 32 68
12.5 32 2.36 113
15 28 2.48
4 8.5 40 0.24 0.55 1450
6.3 5 2 0.22 83
7.5 7 0.36
NMQL50-32-200 8 52 2 40 2.89 7.5 2900 50 32 72 142
12.5 50 4.34
15 48 5
4 13 2 30 0.48 1.1 1450 95
6.3 12.5 0.73
7.5 12 0.83
NMQL50-32-250 8 82 2 25 7.29 18.5 2900 50 32 85 220
12.5 80 11.11
15 78 13
4 20.5 2 28 0.81 2.2 1450 118
6.3 20 1.25
7.5 19.5 1.45

Modell sz Áramlási kapacitás (m³/h) Szivattyúfej (m) NPSH r (m) Hatékonyság (%) Tengelyteljesítmény (kW) Motor teljesítmény (kW) Forgási sebesség (r/perc) Átmérő (mm) Súly (kg)
Bemenet Kimenet Szivattyúfej Komplett gép
NMQL65-50-125 15 23 2 56 1.71 4 2900 65 50 65 110
25 20 2.48
30 18 2.68
7.5 5.5 2 58 0.20 0.55 1450 80
12.5 5 0.30
15 4.5 0.32
NMQL65-50-160 15 34 2 45 2.53 5.5 2900 65 50 73 136
25 32 3.97
30 30 4.46
7.5 8.5 2 50 0.35 1.1 1450 96
12.5 8 0.56
15 7.5 0.63
NMQL65-40-200 15 52 2 48 4.51 11 2900 65 40 86 196
25 50 7.23
30 48 8.33
7.5 13 2 42 0.64 1.5 1450 111
12.5 12.5 1.03
15 12 1.19
NMQL65-40-250 15 82 2.5 38 8.99 22 2900 65 40 95 260
25 80 14.62
30 78 17.11
7.5 20.5 2 43 0.99 1.5 1450 120
12.5 20 1.61
15 19.5 1.89
NMQL65-40-315 15 127 2.5 36 14.70 37 2900 65 40 120 350
25 125 24.11
30 123 28.47
7.5 34 2.5 32 2.21 5.5 1450 185
12.5 32 3.47
15 30 3.91
NMQL80-65-125 40 23 3 48 5.32 7.5 2900 80 65 72 142
50 20 5.79
60 18 6.25
20 5.5 2.5 58 0.53 1.1 1450 95
25 5 0.60
30 4.5 0.65
NMQL80-65-160 40 34 3.5 58 6.51 11 2900 80 65 87 197
50 32 7.66
60 28 8.05
20 8.5 2.5 58 0.81 1.5 1450 112
25 8 2.5 0.96
30 7 3 1.01
NMQL80-50-200 40 52 3.5 60 9.63 18.5 2900 80 50 105 240
50 50 11.57
60 48 13.33
20 13 3 50 1.44 3 1450 140
25 12.5 1.74
30 12 2.00
NMQL80-50-250 40 82 3.5 48 18.98 37 2900 80 50 116 346
50 80 23.15
60 78 27.08
20 20.5 3 51 2.23 5.5 1450 181
25 20 2.72
30 19.5 3.19
NMQL80-50-315 40 127 4 48 29.40 45 2900 80 50 135 415
50 125 36.17
60 123 42.71
20 34 4 38 4.97 11 1450 253
25 32 5.85
30 30 6.58
NMQL100-80-125 80 22 4.5 65 7.52 11 2900 100 80 72 182
100 20 8.55
120 18 9.23
40 5.2 4.5 64 0.90 1.5 1450 97
50 5 1.09
60 4 1.04
NMQL100-80-160 80 34 4.5 65 11.62 18.5 2900 100 80 86 221
100 32 13.68
120 28 14.36
40 9 4.5 67 1.49 2.2 1450 119
50 8 1.66
60 7 1.74
NMQL100-65-200 80 52 4.5 63 18.34 30 2900 100 65 98 316
100 50 22.05
120 48 25.40
40 13.5 4.5 68 2.21 5.5 1450 163
50 12.5 2.55
60 12 2.94
NMQL100-65-250 80 82 4.5 52 35.04 55 2900 100 65 125 490
100 80 42.74
120 78 50.00
40 20.5 4.5 62 3.67 7.5 1450 201
50 20 4.48
60 19.5 5.24

Modell sz Áramlási kapacitás (m³/h) Szivattyúfej (m) NPSH r (m) Hatékonyság (%) Tengelyteljesítmény (kW) Motor teljesítmény (kW) Forgási sebesség (r/perc) Átmérő (mm) Súly (kg)
Bemenet Kimenet Szivattyúfej Komplett gép
NMQL100-65-315 80 127 4.5 50 56.44 90 2900 100 65 145 710
100 125 69.44
120 123 82.00
40 34 4.5 48 7.87 11 1450 263
50 32 9.26
60 30 10.42
NMQL25-100-200 150 52 5 57 38.01 75 2900 125 100 86 581
200 50 48.73
240 48 56.14
80 13.5 5 71 4.23 11 1450 204
100 12.5 4.89
120 12 5.63
NMQL125-100-250 150 82 5 68 50.25 90 2900 125 100 95 660
200 80 65.36
240 78 76.47
80 20.5 5 72 6.33 15 1450 227
100 20 7.72
120 19.5 9.03
NMQL125-100-315 150 127 5 58 91.24 160 2900 125 100 120 1175
200 125 119.73
240 123 141.38
80 34 5 69 10.95 18.5 1450 284
100 32 12.88
120 30 14.49
NMQL125-100-400 80 53 5 55 21.41 37 1450 125 100 135 420
100 50 25.25
120 48 29.09
NMQL150-125-250 150 20.5 6 60 14.24 22 1450 150 125 130 312
200 20 18.52
240 19.5 21.67
NMQL150-125-315 150 34 6 63 22.49 37 1450 150 125 142 427
200 32 28.22
240 30 31.75
NMQL150-125-400 150 52 7 62 34.95 55 1450 150 125 168 556
200 50 44.80
240 48 51.61
NMQL200-150-250 250 20.5 7 65 21.90 45 1450 200 150 152 442
400 20 34.19
480 19.5 40.00
NMQL200-150-315 250 34 7 67 35.24 75 1450 200 150 218 728
400 32 53.07
480 30 59.70
NMQL200-150-400 250 52 7 66 54.71 110 1450 200 150 286 892
400 50 84.18
480 48 96.97
