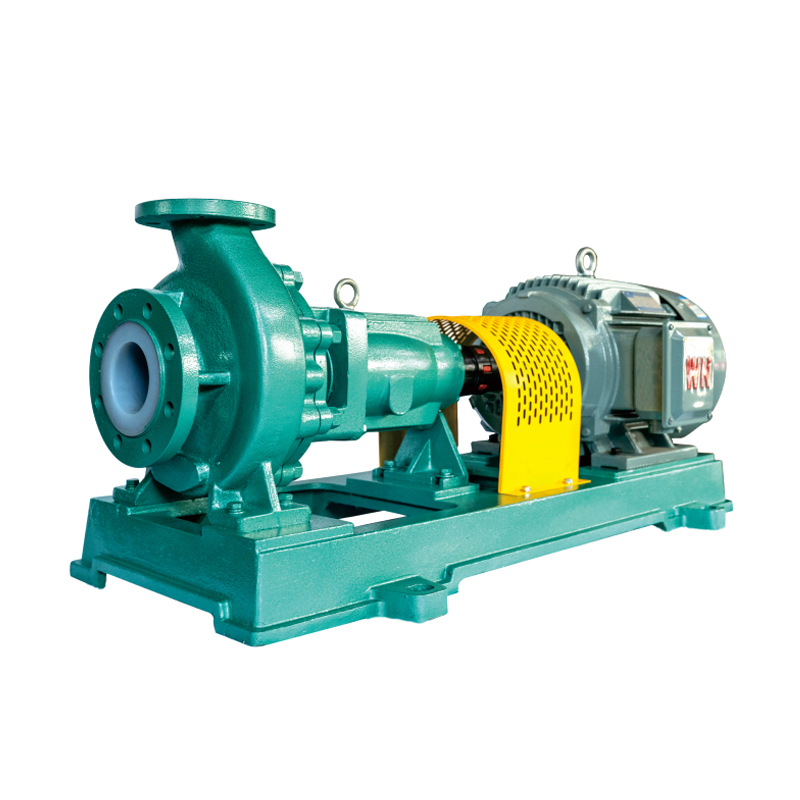

IHF egyfokozatú egylépcsős szívóvezetékes vegyi centrifugálszivattyú Beszállítók, Egyedi Cég

Az IHF sorozatú egyfokozatú, egyszívású, fluoroplasztikus ötvözetből készült vegyi centrifugálszivattyút (IHF centrifugálszivattyú) a nemzetközi szabványok szerint tervezték és gyártották, integrálva a legkorszerűbb, nem fémes szivattyútechnológiát. A szivattyúház fémhéjjal van felszerelve, amely perfluor-etilén-propilénnel (F46) van bélelve. A szivattyú fedelén, a járókeréken és a tengelyhüvelyen fémbetétek vannak, amelyek szinterezési és préselési eljárással fluoroplastba vannak kapszulázva. A külső csőmembrán mechanikus tömítés 99,9%-os alumínium-oxid kerámiából (vagy szilícium-karbidból) készült álló gyűrűvel és PTFE töltőanyagból készült forgógyűrűvel rendelkezik, amely kiváló korrózióállóságot, kopást és kiváló tömítési teljesítményt biztosít.

A szivattyú bemeneti és kimeneti nyílása öntött acéllal van megerősítve a nyomásállóság javítása érdekében. Az IHF centrifugálszivattyút a gyakorlatban nagyra értékelik kiváló korrózió- és kopásállósága, magas hőmérséklet-tűrése, tartóssága, nagy mechanikai szilárdsága és zökkenőmentes működése miatt. A szivattyú jól megtervezett szerkezete elősegíti a megbízható tömítést, az egyszerű karbantartást és a hosszú élettartamot, miközben minimalizálja az állásidőt és csökkenti a karbantartáshoz szükséges műszaki szakértelmet.

Az ISO2858 és a HG/T3183 szabványoknak megfelelően gyártva ennek a szivattyúnak az interfész méretei más vegyszerszivattyú-modellekhez igazodnak, mint például az IH, CZ stb., így biztosítva a kompatibilitást, a nagy hatékonyságot és a minimális vibrációt.

Az IHF sorozatú centrifugálszivattyúkat széles körben használják különféle iparágakban, beleértve a biogyógyszereket, petrolkémiai termékeket, bányászati kohászatot, textilnyomtatást és -festést, energiatermelést, élelmiszer-feldolgozást, papírgyártást, galvanizálást, szennyvízkezelést, füstgázkezelést, új energiát és új anyagokat.

Az IHF sorozatú szivattyúk jellemzően egyvégű külső WB2 mechanikus tömítéssel rendelkeznek. A szilícium-karbid mechanikus tömítőgyűrű könnyű, alacsony hőtágulási együtthatóval, nagy keménységgel, kiváló magas hőmérsékleti szilárdsággal, magas hőmérsékleten jó méretstabilitással, erős korrózióállósággal, nagy rugalmassági modulussal és hosszabb élettartammal rendelkezik.

Az IHF sorozatú szivattyúkhoz testreszabási lehetőségek állnak rendelkezésre, és a mechanikus tömítés testreszabható a különböző munkakörülmények speciális követelményeinek megfelelően. A kristályosodó vagy szilárd részecskéket tartalmazó korrozív közegek kezelésére kétvégű, vízöblítéssel ellátott mechanikus tömítés választható.

Az IHF szivattyúk csapágydobozának alkatrészei zsírkenést használnak, megakadályozva az olajszivárgást, a csapágyak elcsúszását, a túlzott hőmérsékletemelkedést és a csapágykárosodást.

Az IHF sorozatú szivattyúk egyszerű felépítése egyszerűvé teszi a karbantartást, jelentősen csökkentve a karbantartó személyzettől szükséges műszaki ismereteket, és leegyszerűsíti a szétszerelést és javítást.

Alkalmazások:
Felhasználási területek: Az IHF centrifugálszivattyút széles körben használják különféle iparágakban, beleértve a környezetvédelmet, kőolajat, vegyi anyagokat, élelmiszereket, biogyógyszereket, energiatermelést, kohászatot, repülőgépgyártást és még sok mást. Különösen alkalmas finomítókban, etiléngyárakban, földgázfeldolgozó üzemekben, vegyi üzemekben, gyógyszergyárakban, nukleáris tüzelőanyag-gyárakban, atomerőművekben és más ipari ágazatokban.

A termék alkalmazásai: Az IHF centrifugálszivattyú korrózió- és kopásállóságát széleskörű gyakorlati felhasználás bizonyítja. Néhány kulcsfontosságú alkalmazás a következőket tartalmazza:

Korrozív közegek szállítása vegyipari termelésben.

Klóros szennyvízkezelés és sav hozzáadása az ionmembrán marónátron-eljárásokban (széles körben alkalmazzák a hazai ionmembrán marónátron üzemekben).

Elektrolitszállítás a színesfém-kohászatban.

Savas mosási eljárások az autógyártásban.

Gyógyszeripar, petrolkémia, energiaipar, galvanizálás, festés, peszticid, papírgyártás, élelmiszer- és textilipar.

Tömény kénsav, sósav, hidrogén-fluorid, salétromsav, aqua regia, erős lúgok, erős oxidálószerek, szerves oldószerek, redukálószerek és egyéb erősen korrozív közegek hosszú távú szállítása -20°C és 150°C közötti hőmérsékleten, károsodás nélkül. Emiatt az egyik legnépszerűbb választás az ilyen iparágakban dolgozó felhasználók számára.

Anyagok:
A szivattyúház perfluor-etilén-propilénnel (F46, PFA) bélelt fémhéjból készül, míg a szivattyú fedele és a járókerék fémbetétek fluoroplasztanyaggal való kapszulázásával készül, szinterezési és préselési eljárással. A tengelyhez fejlett külső harmonika mechanikus tömítést használnak, az állógyűrű alumínium-oxid kerámiából (vagy szilícium-karbidból), a forgógyűrű pedig PTFE töltőanyagból készült, amely kiváló korrózió- és kopásállóságot biztosít. A bemenet és a kimenet öntött acéllal megerősített, jelentősen javítva a szivattyú hőmérséklet- és nyomástűrő képességét. Igény esetén egyedi tervezések és gyártási lehetőségek állnak rendelkezésre, hogy megfeleljenek az adott működési feltételeknek.

Alkalmazási mezők
Biológiai gyógyászat, petrolkémia, bányászat, kohászat, textilnyomtatás és -festés, villamos energia, élelmiszer, papírgyártás, galvanizálás, szennyvízkezelés, füstgáz
gázkezelés, új energia, új anyagok és más iparágak.

Szivattyúhasználat
Különböző koncentrációjú kénsav, sósav, salétromsav, aqua regia, fluorsav, erős lúg, erős oxidálószer, redukálószer és erős korrozív közeg, például klórion továbbítása. Minden rozsdamentes acélnak ellenáll, hogy ellenálljon a korróziós közegnek, a drága titánötvözet helyett pénzt.

Tervezési utasítás
Az IHF egyfokozatú, egyszívó vízszintes fluor műanyag centrifugálszivattyú megfelel a nemzetközi szabványnak, és nem fémes szivattyú tervezési és gyártási folyamattal kombinálva. A szivattyúház fémhéjbetétes díjat (F46, PFA), a szivattyú burkolata, a járókerék és a tengelyhüvely fluor műanyagból készül, fém betéttel, amely kiszervezi a szinterezés teljes megakadályozását, és külső tengelytömítés lesz, fejlett csőmembrános mechanikus tömítéssel, statikus 99,9%-os alumínium-oxid vagy szilícium-karbid ellenálló anyagok, kiváló fluor-karbid gyűrű négy gyűrűvel. pecsét. A szivattyú importja és exportja öntött acél erősítést alkalmaz, hogy fokozza a szivattyú teljesítményére gyakorolt enyhe nyomást. A gyakorlati használat azt mutatja, hogy a szivattyú korrózióálló, kopásálló, magas hőmérsékleten ellenálló, nem öregszik, nagy mechanikai szilárdságú, zökkenőmentes működés, ésszerű szerkezet, fejlett, tömített teljesítmény megbízható, könnyen szétszerelhető, hosszú élettartamú.

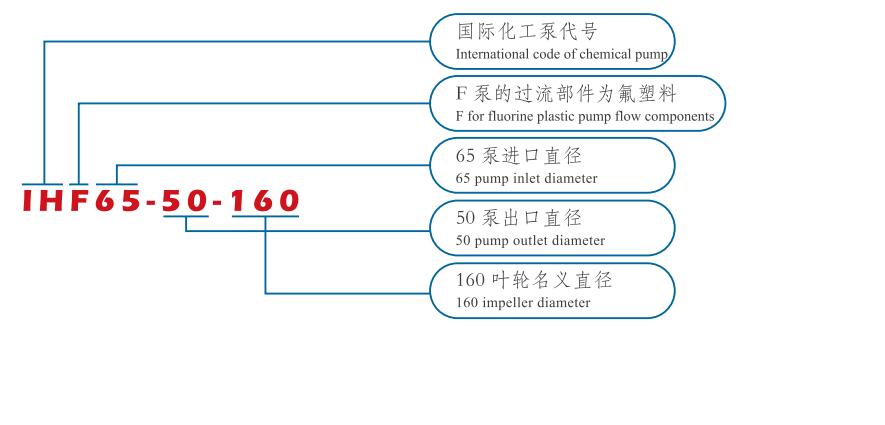

Modell sz	Áramlási kapacitás (m³/h)	Szivattyúfej (m)	Motor teljesítmény (KW)	Forgási sebesség (r/perc)	Hatékonyság (%)	NPSH _r (m)	Átmérő (mm)
							Bemenet	kimenet
IHF40-25-125	4	23	1.5	2900	32	2.5	40	25
	6	20
	8	18.5
	2	5.5	0.55	1450	28	2.5
	3	5
	4	4.5
IHF40-25-160	4	34	2.2	2900	30	3
	6	32
	8	28
	2	9	0.55	1450	24	3
	3	8
	4	7
IHF40-25-200	4	52	4	2900	26	3
	6	50
	8	48
	2	13.5	0.75	1450	22	3
	3	12.5
	4	12
IHF40-25-250	4	82	7.5	2900	22	4.5	40	25
	6	80
	8	78
	2	20.5	1.5	1450	20	4.5
	3	20
	4	19.5
IHF50-32-125	10	23	2.2	2900	51	3	50	32
	12.5	20
	15	18.5
	5	5.5	0.55	1450	46	3
	6.3	5
	8	4.5
IHF50-32-160	10	34	4	2900	41	3
	12.5	32
	15	28
	5	9	0.55	1450	37	3
	6.3	8
	8	7
IHF50-32-200	8	52	7.5	2900	36	3
	12.5	50
	17	48
	5	13.5	1.1	1450	30	3
	6.3	12.5
	8	12
IHF50-32-250	10	82	15	2900	30	4.5
	12.5	80
	15	78
	5	20.5	1.5	1450	26	4.5
	6.3	20
	8	19.5
IHF65-50-125	15	23	3	2950	58	3.5	65	50
	25	20
	30	18.5
	7.5	5.5	0.55	1450	52	3.5
	12.5	5
	15	4.5

Modell sz	Áramlási kapacitás (m³/h)	Szivattyúfej (m)	Motor teljesítmény (KW)	Forgási sebesség (r/perc)	Hatékonyság (%)	NPSH _r (m)	Átmérő (mm)
							Bemenet	kimenet
IHF65-50-160	15	34	5.5	2900	50	3.5	65	50
	25	32
	30	28
	7.5	9	1.1	1450	45	3.5
	12.5	8
	15	7
IHF65-40-200	15	52	11	2900	46	3.5		40
	25	50
	30	48
	7.5	13.5	1.5	1450	40	3.5
	12.5	12.5
	15	12
IHF65-40-250	15	82	18.5	2900	43	3.5
	25	80
	30	78
	7.5	20.5	3	1450	39	3.5
	12.5	20
	15	19.5
IHF80-65-125	40	23	7.5	2900	48	4	80	65
	50	20
	60	18.5
	15	5.5	1.1	1450	43	4
	25	5
	30	4.5
IHF80-65-160	40	34	11	2900	61	4
	50	32
	60	28
	15	9	1.5	1450	56	4
	25	8
	30	7
IHF80-50-200	35	52	15	2900	63	4		50
	50	50
	60	48
	15	13.5	2.2	1450	57	4
	25	12.5
	30	12
IHF80-50-250	35	80	30	2900	49	4.5	80	50
	50	78
	60	76
	15	20.5	5.5	1450	46	4.5
	25	20
	30	19.5
IHF80-50-315	40	127	45	2900	42	5
	50	125
	60	120
	15	34	11	1450	35	5
	25	32
	30	30
IHF 100-80-125	80	22	15	2900	54	4.5	100	80
	100	20
	120	18.5
	40	5.5	2.2	1450	50	4.5
	50	5
	60	4.5
IHF 100-80-160	80	34	18.5	2900	67	4.5
	100	32
	120	28
	40	9	2.2	1450	63	4.5
	50	8
	60	7
IHF 100-65-200	80	52	30	2900	70	4.5		65
	100	50
	120	48
	40	13.5	5.5	1450	66	4.5
	50	12.5
	60	12
IHF 100-65-250	70	82	45	2900	65	5
	100	80
	120	78
	40	20.5	7.5	1450	62	5
	50	20
	60	19.5

Modell sz	Áramlási kapacitás (m³/h)	Szivattyúfej (m)	Motor teljesítmény (KW)	Forgási sebesség (r/perc)	Hatékonyság (%)	NPSH _r (m)	Átmérő (mm)
							Bemenet	kimenet
IHF100-65-315	70	127	75	2900	50	5.2	100	65
	100	125
	120	123
	40	34	15	1450	46	5.2
	50	32
	60	30
IHF125-100-160	130	34	30	2900	61	5	125	100
	150	32
	170	28
	65	9	4	1450	56	5
	75	8
	85	7
IHF 125-100-200	130	52	45	2900	63	5		100
	150	50
	170	48
	65	13.5	11	1450	55	5
	75	12.5
	85	12
IHF125-100-280	150	102	110	2900	60	6
	200	100
	240	96
	80	27	18.5	1450	56	6
	100	25
	120	23
IHF125-100-315	80	34	18.5	1450	60	5.5
	100	32
	120	30
IHF 125-100-400	80	53	30	1450	65	6	125	100
	100	50
	120	48
IHF 150-125-250	150	20.5	22	1450	60	5	150	125
	200	20
	240	18
IHF150-125-315	150	34	30	1450	70	5.5	150	125
	200	32
	240	30
IHF 150-125-400	150	52	55	1450	65
	200	50
	240	48
IHF 200-150-250	250	21	45	1450	58	6	200	150
	400	20
	480	18
IHF 200-150-315	250	34	75	1450	60	6
	400	32
	480	30
IHF 200-150-400	250	52	90	1450	67	6.5
	400	50
	480	48
IHF 250-200-315	400	34	90	1450	75	6.5	250	200
	600	32
	700	28
IHF 250-200-400	400	53	132	1450	68	6.5
	600	50
	700	47
IHF300-250-315	800	34	160	1450	80	7	300	250
	950	32
	1100	30
IHF 300-250-400	800	53	185	1450	77	7
	980	50
	1100	47
IHF 400-350-600	2000	32	355	980	65	6	400	350
IHF550-500-800	3600	36	710	750	65	5	550	500

Munkakörülmények

Szivattyú átmérője	25-400 mm
Üzemi hőmérséklet	- 20 ℃ - 180 ℃
Áramlási kapacitás tartomány	1,6 m³/h - 2600 m³/h
Szivattyúfej tartomány	5m - 130m
Anyagok köre	Bélés FEP(F46), PFA
Tervezett szabvány	GB/T9969, ISO5828
