UHB-ZK kopásgátló sav-lúgálló hígtrágyaszivattyú Beszállítók, Egyedi Cég

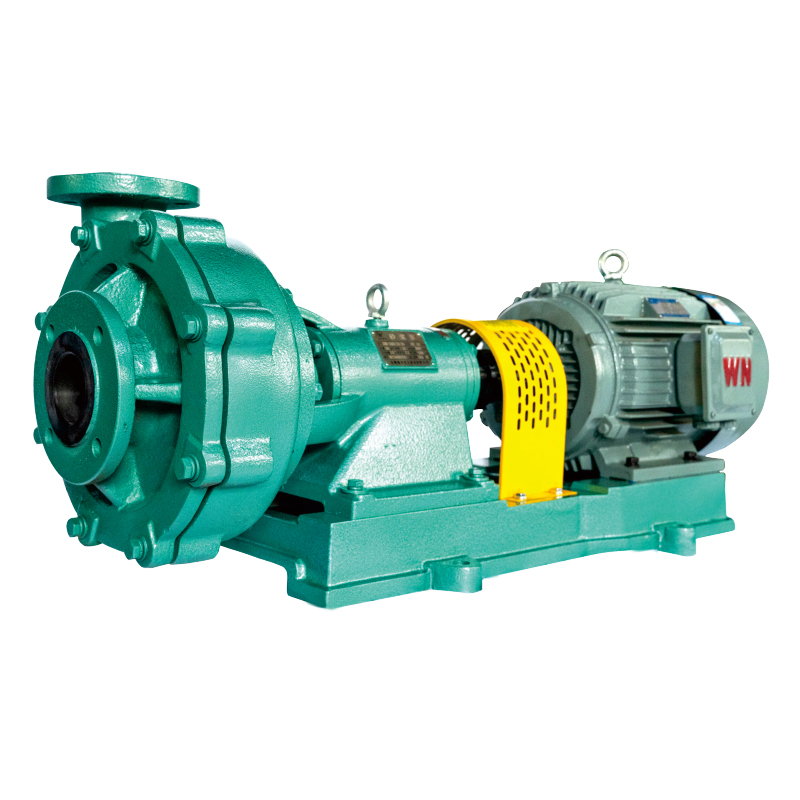

Az UHB-ZK sorozatú habarcsszivattyú egy konzolos, egyfokozatú egyszívó centrifugálszivattyú, amely acélbetétes, ultranagy molekulatömegű polietilénből készül. Kiváló korrózióállóságot és kiemelkedő kopásállóságot kínál. Ezt a szivattyút kifejezetten részecskéket vagy kristályokat tartalmazó korrozív közegek szállítására tervezték. A járókerék félig nyitott, ami növeli az áramlási csatorna áteresztőképességét. A csúszógyűrűs tömítés három típust tartalmaz: egy k-típusú dinamikus tömítőgyűrűt külső hűtővíz-berendezéssel, valamint egy külső hullámos mechanikus tömítést, amely biztosítja mind a korrózió-, mind a kopásállósági követelményeket. Tiszta folyadékokhoz és iszapokhoz egyaránt alkalmas. Kopásállósága 6-7-szer nagyobb, mint a szénacélé és a rozsdamentes acélé, ugyanakkor alacsony súrlódási együtthatóval rendelkezik önkenéssel. Ez az optimális választás a drága kopásálló ötvözetanyagok cseréjére.

Ez a szivattyúsorozat követi az IS02858 és GB/T5656 szabványokat, és a szivattyú interfész méreteit úgy tervezték, hogy helyettesítsék az olyan vegyszerszivattyúkat, mint a ZS és a ZG, biztosítva a kompatibilitást, a nagy hatékonyságot és az alacsony vibrációt.

Az UHB-ZK sorozatú korrózió- és kopásálló habarcsszivattyúkat széles körben használják olyan iparágakban, mint a füstgáz-kéntelenítés, színesfém-kohászat, papírgyártás, kénsav- és foszfátműtrágyagyártás, kőolaj- és vegyipar, finomvegyipar, villamosenergia-termelés, kohászat, vízkezelés stb.

Az UHB-ZK sorozatú habarcsszivattyú acélbetétes, ultranagy molekulatömegű polietilén fröccsöntési eljárással készül, amely kiváló korrózióállóságot és kiemelkedő kopásállóságot biztosít.

Az UHB-ZK sorozatú habarcsszivattyú szerkezete konzolos elöl nyíló típusú. A járókerék félig nyitott (elülső fedél nélkül), ami javítja az áramlási csatorna áteresztőképességét, lehetővé téve, hogy a közegben lévő részecskék és szennyeződések gyorsan, eltömődés nélkül áthaladjanak a szivattyúkamrán.

Az UHB-ZK sorozatú habarcsszivattyú nagymértékben testreszabható. A mechanikus tömítés K-típusú fluorgumi tömítőgyűrűt használ külső hűtővíz köpennyel. A vevői igényektől függően a csúszógyűrűs tömítés típusa változtatható, például külső hullámos mechanikus tömítés választható.

Az UHB-ZK sorozatú habarcsszivattyú csapágyház-alkatrészei zsírral vannak kenve, így elkerülhető az olyan problémák, mint az olajszivárgás, a csapágycsúszás és a túlzott hőmérséklet-emelkedés, amelyek csapágykárosodáshoz vezethetnek.

A szárazonfutás okozta károk elkerülése érdekében opcionális szárazonfutás-védő szerelhető fel.

Alkalmazások: Alkalmazható iparágak: Füstgáz-kéntelenítés, színesfém-kohászat, papírgyártás, kénsav- és foszfátműtrágya-ipar, kőolaj- és vegyipar, finomvegyipar, villamosenergia-termelés, kohászat, vízkezelés (szennyvízelvezetés), bányászat stb.

Alkalmazható eljárások: Széles körben használják savakat, lúgokat, sós vizet, ammóniát, alkoholokat, ketonokat, étereket, olajokat, alkoholos italokat, szerves oldószereket stb. érintő eljárásokban. Különösen alkalmas finom részecskéket tartalmazó, erősen korrozív közegek szállítására.

A termék felhasználása: Alkalmas akár 40% szilárdanyag-tartalmú, semleges vagy korrozív hígtrágya szállítására. Kiválóan teljesít a kéntelenítésben, denitrifikációban, műtrágyagyártásban és sógyártásban.

Anyaga: Az UHB-ZK korrózió- és kopásálló habarcsszivattyú héja és elülső borítása acélbetétes ultranagy molekulatömegű polietilén (UHMW-PE) fröccsöntési eljárással készül. A szivattyú összes áramlási alkatrésze szintén acélbetétes UHMW-PE-ből készül. Az UHMW-PE a szivattyúkhoz való műszaki műanyagok legújabb generációja, amely a legjobb kopásállóságot, ütésállóságot (különösen alacsony hőmérsékletű ütésállóságot), kúszásállóságot (környezeti feszültségrepedésekkel szembeni ellenállást) és kiváló korrózióállóságot kínál. Az UHMW-PE kopásállósága 4-szer nagyobb, mint a PA66 (Nylon 66) és a PTFE (politetrafluor-etilén), és 6-7-szer akkora kopásállósággal rendelkezik, mint a szénacél és a rozsdamentes acél. Ütőszilárdsága 4-szerese az ABS műszaki műanyagokénak, és még -190°C-os hőmérsékleten is stabil marad. Kiváló korrózióállósággal is rendelkezik, és ellenáll a különféle maró hatású közegeknek (savak, lúgok, sók, ammónia) és szerves oldószerek meghatározott hőmérséklet- és koncentrációtartományokban. Több mint 80 szerves oldószerbe, szobahőmérsékleten 100 °C-ig 30 napig történő merítés után nem volt kóros jelenség, és fizikai tulajdonságai szinte változatlanok maradtak. Az UHMW-PE kémiai stabilitása miatt élelmiszeripari felhasználásra is alkalmas. Ezenkívül az UHMW-PE erős tapadásgátló tulajdonságokkal rendelkezik, hasonlóan a PTFE-hez, így rendkívül hatékony a nagyobb viszkozitású közegek szállítására.

Alkalmazási mező
Kénmentesítési ciklus, színesfémkohászat ipar, papíripar, savas foszfát műtrágya ipar, petrolkémiai ipar, finom vegyipar, villamos energia, kohászat, vízkezelés (ürítés), bányászat.

Szivattyúhasználat
Alkalmas szilárdanyag továbbítására 40% semleges vagy korrozív iszap alatt. A kéntelenítésben a denitrálás, a műtrágya, a só és más iparágak kiváló teljesítményt nyújtanak.

Tervezett utasítás
Az UHB-ZK sorozatú hígtrágyaszivattyú egy egyfokozatú egyszívó centrifugálszivattyúhoz tartozik, amelyet maró részecskéket vagy kristályos közeget tartalmazó folyadékok szállítására terveztek. A járókerék félig nyitott típusú, javítja az áramlási csatornát. A tengelytömítés egy K-típusú tömítőgyűrűre van felosztva, külső hűtővíz-rendszerrel és egy külső csőmembrán mechanikus tömítéssel. Kettős korróziógátló követelménye lesz, és a kopásállóság nem csak tiszta folyadékok szállítására alkalmas, hanem hígfolyadékok szállítására is. A kopásállóság több mint 6-7-szerese a szénacélnak és a rozsdamentes acélnak. Önkenő funkcióval rendelkezik, alacsony súrlódási együtthatóval. A legjobb, ha inkább kopásálló ötvözet anyagokat választ.

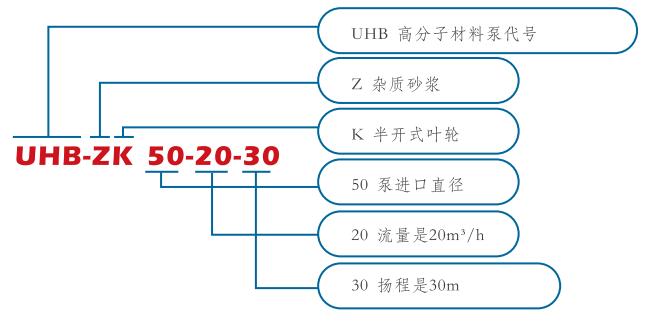

Modell sz	Áramlási kapacitás (m³/h)	Szivattyúfej (m)	Motor teljesítmény (KW)	Forgási sebesség (r/perc)	Hatékonyság (%)	NPSH _r (m)	Átmérő (mm)
Modell sz	Áramlási kapacitás (m³/h)	Szivattyúfej (m)	Motor teljesítmény (KW)	Forgási sebesség (r/perc)	Hatékonyság (%)	NPSH _r (m)	Bemenet	kimenet
40 UHB - ZK - 10 - 20	5	23	3	2900	20	3	40	32
	10	20			25
	15	18			28
40 UHB - ZK - 10 - 30	5	32	4	2900	30	3
	10	30			36
	15	26			30
50 UHB - ZK - 20 - 20	15	23	4	2900	30	3	50	40
	20	20			32
	25	18			35
50 UHB - ZK - 20 - 30	15	32	5.5	2900	33	3
	20	30			37
	25	28			40
65UHB - ZK - 30 - 20	20	25	5.5	2900	35	3.5	65	50
	30	20			42
	35	18			37
65UHB - ZK - 30 - 30	20	35	7.5	2900	38	3.5
	30	30			42
	40	26			45
65UHB - ZK - 30 - 50	20	55	15	2900	30	3.5
	30	50			35
	40	45			38
65UHB - ZK - 25 - 70	18	78	18.5	2900	35	3.5	65	50
	25	75			43
	35	70			50
80 UHB - ZK - 50 - 20	40	23	11	2900	33	4	80	65
	50	20			35
	60	18			30
80 UHB - ZK - 50 - 30	50	33	15	2900	35	4
	60	30			42
	80	26			36
80 UHB - ZK - 50 - 50	50	50	18.5	2900	42	4
	60	40			36
	80	33			35
80 UHB - ZK - 50 - 80	50	83	30	2900	36	4
	60	80			46
	80	70			42
100 UHB - ZK - 60 - 35	50	37	18.5	2900	45	4.5	100	80
	60	35			47
	70	32			49
100 UHB - ZK - 65 - 50	50	55	22	2900	45	4.5
	60	50			47
	70	45			49
100 UHB - ZK - 100 - 20	80	23	18.5	2900	32	4.5
	100	20			32
	120	15			28
100 UHB - ZK - 100 - 30	80	35	22	2900	43	4.5
	100	30			44
	140	23			46
100 UHB - ZK - 100 - 40	80	45	30	2900	44	4.5
	100	40			42
	137	24			31
100 UHB - ZK - 100 - 50	80	58	45	2900	40	4.5
	100	50			42
	120	42			36

Modell sz	Áramlási kapacitás (m³/h)	Szivattyúfej (m)	Motor teljesítmény (KW)	Forgási sebesség (r/perc)	Hatékonyság (%)	NPSH _r (m)	Átmérő (mm)
Modell sz	Áramlási kapacitás (m³/h)	Szivattyúfej (m)	Motor teljesítmény (KW)	Forgási sebesség (r/perc)	Hatékonyság (%)	NPSH _r (m)	Bemenet	kimenet
100 UHB - ZK - 100 - 80	80	82	55	2900	42	4.5	100	80
	100	80			46
	120	60			38
125UHB – ZK – 120–20	100	23	22	2900	42	4.5	125	100
	120	20			43
	150	15			35
125 UHB - ZK - 120 - 32	100	35	30	2900	42	4.5
	120	32			46
	140	25			38
125 UHB - ZK - 120 - 50	100	55	45	2900	40	4.5
	120	50			43
	130	40			36
125UHB - ZK - 120 - 60	100	65	55	2900	42	4.5
	120	60			45
	140	56			48
125UHB - ZK - 140 - 28	100	32	30	2900	40	4.5
	140	28			45
	160	24			36
125 UHB - ZK - 140 - 50	120	55	55	2900	46	4.5
	140	50			49
	160	40			42
150 UHB - ZK - 200 - 20	150	23	37	1450	34	4.5	150	125
	200	20			36
	240	17			32
150 UHB - ZK - 200 - 32	150	40	45	1450	41	5
	200	32			46
	240	24			50
150 UHB - ZK - 250 - 20	200	26	37	1450	38	5
	250	20			42
	300	15			45
150 UHB - ZK - 250 - 30	200	35	45	1450	45	5
	250	30			46
	300	25			41
200 UHB - ZK - 300 - 25	250	28	45	1450	51	5.5	200	150
	300	25			52
	320	20			42
200 UHB - ZK - 300 - 38	250	42	75	1450	46	5.5
	300	38			48
	320	32			41
200 UHB - ZK - 300 - 70	250	75	132	1450	60	5.5
	300	70			62
	350	65			56
200 UHB - ZK - 400 - 20	350	23	55	1450	54	5.5
	400	20			54
	480	16			49
200 UHB - ZK - 400 - 32	240	39	90	1450	55	5.5
	400	32			62
	500	25			57
250 UHB - ZK - 500 - 32	400	35	90	1450	46	5.5	250	200
	500	32			52
	600	23			43
250 UHB - ZK - 600 - 20	500	23	75	1450	46	5.5
	600	20			48
	700	18			43
250 UHB - ZK - 600 - 32	500	35	110	1450	50	6
	600	32			52
	700	28			56
250 UHB - ZK - 600 - 50	500	53	160	1450	56	6
	600	50			62
	700	40			52
300 UHB - ZK - 1000 - 20	850	23			54		300	250
	1000	20	110	1450	55	7
	1100	16			46
300 UHB - ZK - 1000 - 30	850	35	160	1450	59	7
	1000	30			59
	1100	27			56
300 UHB - ZK - 1000 - 50	850	55	250	1450	59	7	300	250
	1000	50			60
	1100	48			62
300 UHB - ZK - 1200 - 20	1000	23	160	1450	63	6.5
	1200	20			63
	1400	16			43
300 UHB - ZK - 1200 - 30	1000	32	185	1450	58	6.5
	1200	30			60
	1400	28			61
350 UHB - ZK - 1400 - 20	1100	23	132	1450	70	6.5	250	300
	1400	20			71
	1500	16			60
350 UHB - ZK - 1400 - 32	1250	35	250	1450	67	7
	1400	32			68
	1600	27			56
350 UHB - ZK - 1600 - 20	1400	22	200	1450	53	7
	1600	20			55
	1800	18			48
350UHB - ZK - 1600 - 32	1400	35	250	1450	61	6.5
	1600	32			62
	1800	27			58

Munkakörülmények

Szivattyú átmérője	25-350 mm
Üzemi hőmérséklet	- 20 ℃ - 80 ℃
Áramlási kapacitás tartomány	3 m³/h - 2000 m³/h
Szivattyúfej tartomány	5m - 80m
Anyagok köre	Bélés UHMW - PE
Tervezett szabvány	GB/T5656
