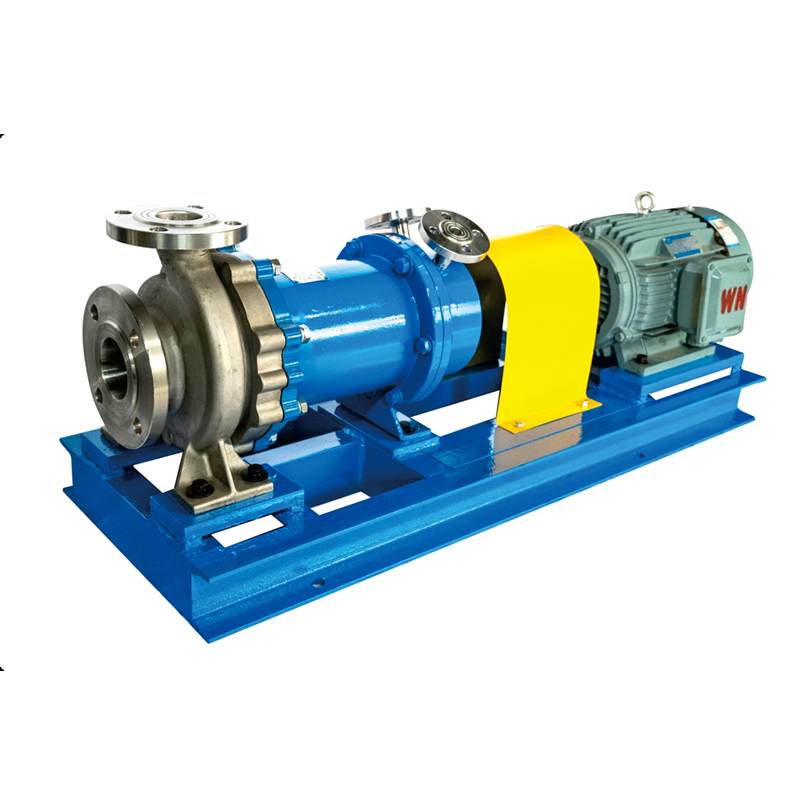

NMQGD-Magas hőmérsékletű rozsdamentes acél mágneses szivattyú

NMQGD-Magas hőmérsékletű rozsdamentes acél mágneses szivattyú

Az NMQ-G sorozatú mágneses szivattyú (más néven NMQ-G mágneses szivattyú) egy magas hőmérsékletű, nagynyomású mágneses szivattyú termék, amelyet cégünk a nehéz vegyipar számára fejlesztett ki. Ez a mágneses szivattyúsorozat magas hőmérsékletnek ellenálló mágneseket használ, amelyek soha nem lemágneseznek 350 °C alatt. A súrlódási pár hőmérséklet-kompenzációs technológiát alkalmaz, hatékonyan oldva meg a szivattyú alkatrészeinek hőtágulása és összehúzódása által okozott károsodások problémáját. Ezenkívül a súrlódó párok a működési feltételektől függően különféle anyagokkal szerelhetők fel. A szigetelőhüvely fejlett ív alakú technológiát használ, így 1,2-szer nagyobb nyomásálló, mint a hagyományos szigetelőhüvelyek. Különböző csapágydoboz-konfigurációk biztosítják a biztonságos működést különböző körülmények és hőmérséklet mellett, a moduláris felépítés pedig megkönnyíti a karbantartást a felhasználók számára.

Az ISO2858 és HG/T2730 szabványok szerint tervezett szivattyú interfész méretei kompatibilisek más vegyszerszivattyúk, például IH és CZ helyettesítésével, jó cserélhetőséget, nagy hatékonyságot és alacsony vibrációt kínálva.

A belső és külső mágnesek szamárium-kobalt állandó mágneses anyagokból készülnek, magas mágneses hatékonyságot és erős magas hőmérsékleti ellenállást biztosítanak.

A moduláris felépítés könnyen szétszerelhető és karbantartható, jelentősen csökkentve a karbantartó személyzet műszaki követelményeit.

A szárazonfutás elleni védelem a felhasználói igények szerint konfigurálható a szárazonfutás okozta károk elkerülése érdekében.

A szivattyú abszolút szivárgásmegelőzéssel működik, alaposan megoldja a tömített szivattyúknál gyakori szivárgási problémákat, így a legjobb alternatíva az árnyékolt szivattyúkkal szemben.

Alkalmazások:
Alkalmazható területek: Környezetvédelem, petrolkémia, élelmiszeripar, biogyógyszeripar, energiatermelés, bányászati kohászat, textilnyomtatás és -festés, repülőgépipar és más iparágak, például finomítók, etiléngyárak, földgázfeldolgozó üzemek, különféle vegyi üzemek, gyógyszergyárak, nukleáris üzemanyag-gyárak, atomerőművek stb.

Alkalmazható eljárások: Tiszta, gyúlékony, robbanásveszélyes, illékony, mérgező, magas hőmérsékletű, nagynyomású, értékes folyadékok és egyéb szivárgásmegelőzést igénylő közegek, ahol a közeg tömítésekkel való szennyeződése nem megengedett.

Anyagok: A szivattyú áramlási elemei különféle korrózióálló anyagokból készülhetnek az üzemi feltételek és a felhasználói igények alapján, mint pl. 304, 304L, 302, 321, 316, 316L, 904, titánötvözetek, Hastelloy, nikkel alapú ötvözetek stb. Különleges igények szerint egyedi tervezési feltételek szerint készíthető.

Kérjen árajánlatot
  • Leírás
  • Lépjen kapcsolatba velünk

Alkalmazási mezők
Biológiai gyógyászat, petrolkémia, bányászat, kohászat, textilnyomtatás és -festés, villamos energia, élelmiszer, papírgyártás, galvanizálás, szennyvízkezelés, füstgáz
gázkezelés, új energia, új anyagok és más iparágak.

Szivattyúhasználat
Alkalmazható gyúlékony és robbanásveszélyes illékony, mérgező és káros, értékes és erősen korrozív tisztítóközegek szállítására; Például bármilyen koncentrációjú sav és lúg, só, oldószer, erős oxidálószer stb.

Tervezési utasítás

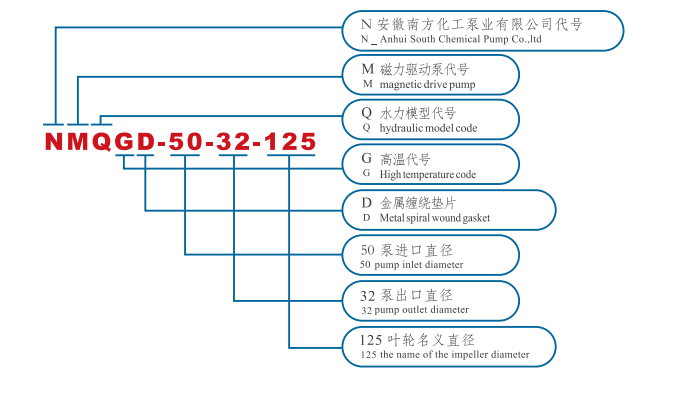

Magas hőmérsékletű rozsdamentes acél mágneses szivattyú, NMQG 200 C alatti hőmérsékletállósághoz, NMQGD 200 C és 320 C közötti hőmérsékletállósághoz egy új típusú magas hőmérsékletű szivárgásmentes korrózióálló szivattyú, amelyet cégünk az aktuális felhasználói és piaci igényeknek megfelelően fejlesztett ki, kombinálva a piacon meglévő mágneses szivattyúval. Az NMQGD egyedi szerkezeti kialakítása megakadályozza az alkatrészek magas hőmérsékleten történő hőtágulása miatti meghibásodását.

Modell sz Áramlási kapacitás (m³/h) Szivattyúfej (m) NPSH r Hatékonyság (%) Víztengely teljesítmény (kW) Motor teljesítmény (kW) Forgási sebesség (r/perc) Átmérő (mm)
Bemenet Kimenet
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.97 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.86 55 1450 150 125
200-150-250 400 20 3.2 66 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Munkakörülmények

Kaliber 20-300 mm
Üzemi hőmérséklet - 120 ℃ - 320 ℃
Áramlási tartomány 3 m³/h - 800 m³/h
Fejtávolság 12,5-130 m
Anyagtartomány 304, 304L, 316L, 2205/904L, TA2, Hc276
Tervezési szabvány HG/T2730, SH/T3148, API685
