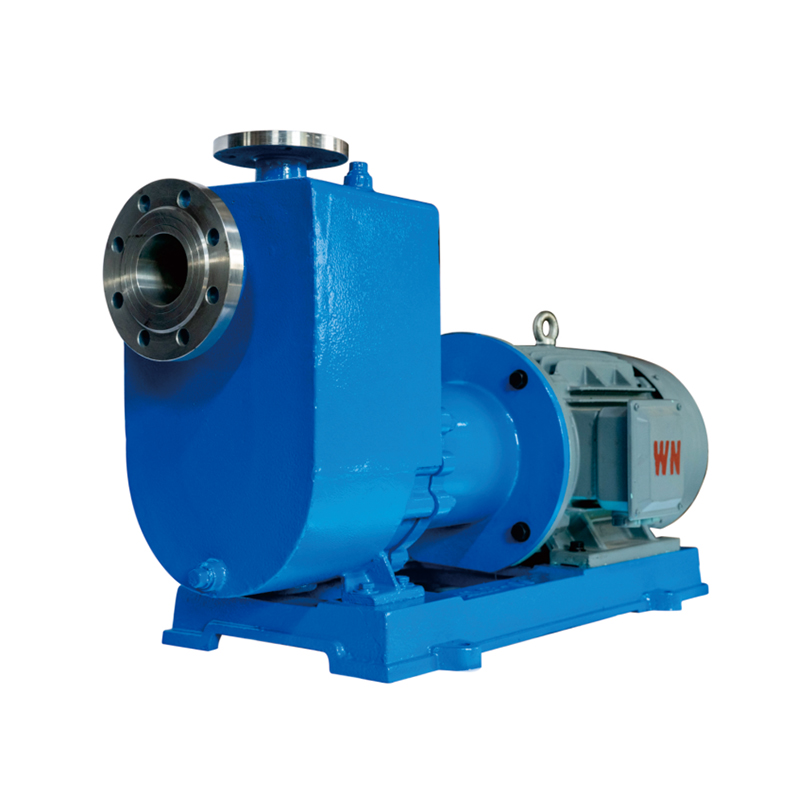

NMZ-Rozsdamentes acél önfelszívó mágneses szivattyú

NMZ-Rozsdamentes acél önfelszívó mágneses szivattyú

Az NMZ sorozatú mágneses meghajtású önfelszívó szivattyú (a továbbiakban: NMZ mágneses önfelszívó szivattyú) egy új típusú, teljesen szivárgásmentes, korrózióálló szivattyú, amelyet cégünk az aktuális felhasználói és piaci igények alapján fejlesztett ki, a piacon meglévő mágneses meghajtású szivattyúkat kombinálva. Főleg egy motorból, mágneses tengelykapcsolóból és korrózióálló centrifugálszivattyúból áll, amely a mágneses tengelykapcsolót használja a teljesítmény átvitelére szivárgásmentesen. A legfontosabb jellemzője, hogy amikor a motor a mágneses átviteli eszköz külső mágneses acélját forgatja, a mágneses mező áthalad a résen és a leválasztó hüvelyen, és a belső mágneses acélra hat, aminek következtében a szivattyú tengelye és a motor szinkronban forog, érintés nélkül továbbítva a nyomatékot. A szivattyú tengelyének teljesítménybemeneti végén, mivel a folyadék dinamikus tömítések nélkül tömítve van az álló leválasztó hüvelyben, elkerülhetők az olyan gyakori szivárgási problémák, mint a futás, légtelenítés, csepegés és szivárgás a petrolkémiai iparban, így teljes szivárgásmentes működés érhető el.

Az API688 és HG/T2730 szabványok szerint gyártott szivattyú interfész mérete kompatibilis a ZX, ZW és más vegyi önfelszívó szivattyúmodellek helyettesítésével, jó kompatibilitást, nagy hatékonyságot és alacsony vibrációt kínálva.

Neodímium vas-bór állandó mágneses anyagot használ a belső és külső mágneses acélokhoz, magas mágneses hatékonyságot és kiváló magas hőmérsékleti ellenállást kínál.

A műszaki követelményeknek megfelelően osztott típusra tervezve, kristályos közegekhez szigetelő eszközök hozzáadásának lehetőségével.

A moduláris felépítés nagyon könnyen szétszerelhető és karbantartható, jelentősen csökkentve a karbantartó személyzettől megkövetelt műszaki szakértelmet.

Felszerelhető szárazonfutás-védővel a felhasználó kérésére, hogy elkerüljük a szárazonfutás okozta károkat.

Teljesen szivárgásmentes, alaposan megoldja a tömített szivattyúk szivárgási problémáját, és az árnyékolt szivattyúk legjobb helyettesítője.

Alkalmazások:
Alkalmazható területek: Környezetvédelem, kőolaj, vegyipar, élelmiszeripar, biogyógyszeripar, energiatermelés, kohászat, repülőgépipar és más iparágak, például finomítók, etiléngyárak, földgázfeldolgozó üzemek, különféle vegyi gyárak, gyógyszergyárak, nukleáris üzemanyag-gyárak, atomerőművek stb.

Alkalmazható eljárások: Tiszta, gyúlékony, robbanásveszélyes, illékony, mérgező, értékes folyadékok és egyéb olyan helyzetek, ahol nem megengedett a szivárgás, és a közeg tömítő szennyeződése nem elfogadható.

Anyagok:
A szivattyú áramlási részei különféle korrózióálló anyagokból készülhetnek, mint például 304, 304L, 302, 321, 316, 316L, 904, titánötvözet, nikkel alapú ötvözetek stb., a munkakörülményeknek és a felhasználói igényeknek megfelelően. Speciális tervek és gyártás is biztosítható meghatározott feltételek alapján.

Kérjen árajánlatot
  • Leírás
  • Lépjen kapcsolatba velünk

Alkalmazási mezők
Biológiai gyógyászat, petrolkémia, bányászat, kohászat, textilnyomtatás és -festés, villamos energia, élelmiszeripar, papírgyártás, galvanizálás, szennyvízkezelés, füstgázkezelés, új energia, új anyagok és más iparágak.

Szivattyúhasználat
Alkalmazható gyúlékony és robbanásveszélyes illékony, mérgező és káros, értékes és erősen korrozív tisztítóközegek szállítására; Például bármilyen koncentrációjú sav és lúg, só, oldószer, erős oxidálószer stb.

Tervezési utasítás
Az NMZ (Magnetic Self-Priming Pump) és az NMZLEW (Two Thermal Insulation Magnetic Self-Priming Pump) új szivárgásmentes mágneses önfelszívó szivattyúk, amelyeket cégünk az NMQ mágneses szivattyú alapján fejlesztett ki. Ez az önfelszívó szivattyúsorozat megegyezik az NMQ mágneses szivattyúk közös alkatrészeivel.
A szivattyútest egy folyadékszívó kamrából, egy folyadéktároló kamrából, egy tekercsből, egy visszafolyónyílásból, egy gáz-folyadék elválasztó kamrából és hasonlókból áll. Ezt a szivattyút csak első alkalommal kell elindítani, és későbbi használatkor közvetlenül elindítható. Alkalmas különleges alkalmakra, mint például erős szennyeződések és értékes folyadékok. Az elmúlt években széles körben használták kiürítő szivattyúkban, ami megakadályozhatja a száraz csiszolást és ürítést, és ideális termék a szivattyúk kirakodásához a tartályterületeken.

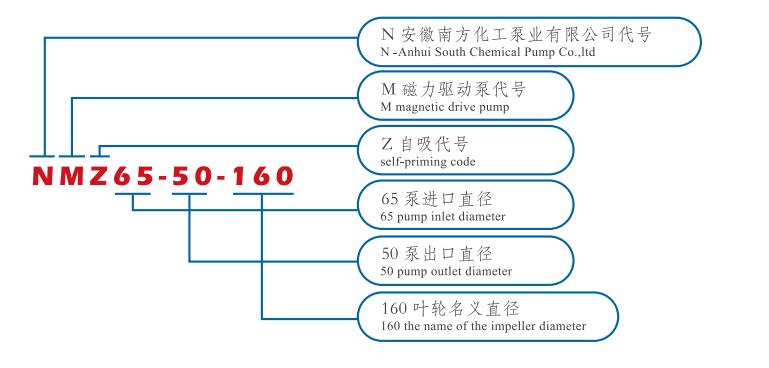

Modell sz Áramlási kapacitás (m 3 /h) Szivattyúfej (m) NPSH r Hatékonyság (%) Víztengely teljesítmény Motor teljesítmény Forgási sebesség Átmérő (mm)
Bemenet kimenet
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Munkakörülmények

Kaliber 20-300 mm
Üzemi hőmérséklet - 120 ℃ - 320 ℃
Áramlási tartomány 3 m³/h - 800 m³/h
Fejtávolság 12,5-130 m
Anyagtartomány 304, 304L, 316L, 2205/904L, TA2, Hc276
Tervezési szabvány HG/T2730, SH/T3148, API685
